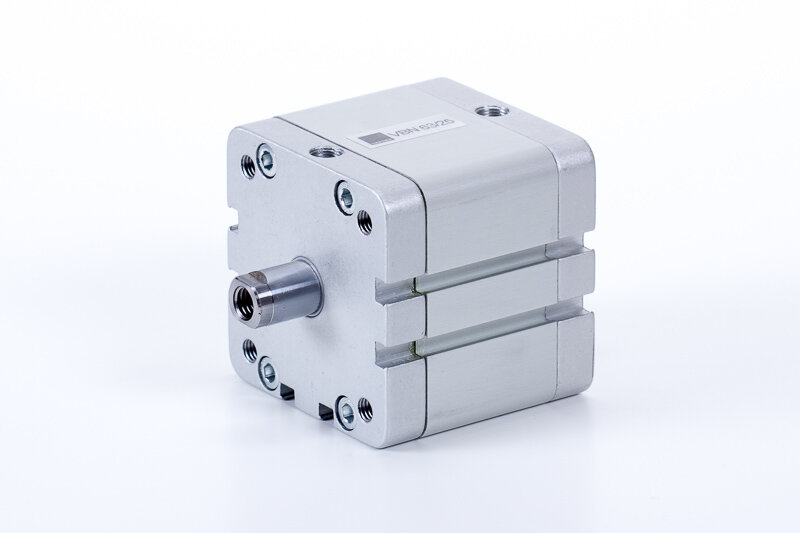

Kompaktzylinder - ISO 21287 - doppeltwirkend - Magnetkolben - Innengewinde - durchgehende Kolbenstange
Angepasste Zylinderlänge (optional)
Der Wert muss zwischen 5 und 500 liegen.

Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.

ZBN 100/25
Kompaktzylinder - ISO 21287 - doppeltwirkend - Magnetkolben - Innengewinde - durchgehende Kolbenstange
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

Produktnummer Anschlussgröße / Schnittstelle Durchmesser Durchmesser Kolbenstange Hub Kolbenstangengewinde Material Dichtungen Optionen
ZBN 20/5 M5 Ø20 20 mm 5 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/10 M5 Ø20 25 mm 10 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/15 M5 Ø20 30 mm 15 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/20 M5 Ø20 40 mm 20 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/25 M5 Ø20 50 mm 25 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/30 M5 Ø20 60 mm 30 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/40 M5 Ø20 75 mm 40 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/50 M5 Ø20 80 mm 50 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/60 M5 Ø20 100 mm 60 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/80 M5 Ø20 125 mm 80 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/100 M5 Ø20 150 mm 100 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/125 M5 Ø20 160 mm 125 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/200 M5 Ø20 250 mm 200 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/250 M5 Ø20 320 mm 250 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/320 M5 Ø20 400 mm 320 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 20/400 M5 Ø20 500 mm 400 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/5 M5 Ø25 600 mm 5 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/10 M5 Ø25 700 mm 10 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/15 M5 Ø25 800 mm 15 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/20 M5 Ø25 900 mm 20 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/25 M5 Ø25 1000 mm 25 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/30 M5 Ø25 R 3/8" 30 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/40 M5 Ø25 R 3/4" 40 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/50 M5 Ø25 R 1/8" 50 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/60 M5 Ø25 R 1/4" 60 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/80 M5 Ø25 R 1/2" 80 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/100 M5 Ø25 R 1" 100 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/125 M5 Ø25 8 mm Steckverbindung 125 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/160 M5 Ø25 6 mm Steckverbindung 160 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/200 M5 Ø25 4 mm Steckverbindung 200 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/250 M5 Ø25 Ø8 250 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/320 M5 Ø25 Ø6 320 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 25/400 M5 Ø25 Ø4 400 mm M6 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/5 G 1/8" Ø32 Ø12 mm 5 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/10 G 1/8" Ø32 Ø12 mm 10 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/15 G 1/8" Ø32 Ø12 mm 15 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/20 G 1/8" Ø32 Ø12 mm 20 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/25 G 1/8" Ø32 Ø12 mm 25 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/30 G 1/8" Ø32 Ø12 mm 30 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/40 G 1/8" Ø32 Ø12 mm 40 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/50 G 1/8" Ø32 Ø12 mm 50 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/60 G 1/8" Ø32 Ø12 mm 60 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/80 G 1/8" Ø32 Ø12 mm 80 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/100 G 1/8" Ø32 Ø12 mm 100 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/125 G 1/8" Ø32 Ø12 mm 125 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/160 G 1/8" Ø32 Ø12 mm 160 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/200 G 1/8" Ø32 Ø12 mm 200 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/250 G 1/8" Ø32 Ø12 mm 250 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/320 G 1/8" Ø32 Ø12 mm 320 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 32/400 G 1/8" Ø32 Ø12 mm 400 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/5 G 1/8" Ø40 Ø12 mm 5 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/10 G 1/8" Ø40 Ø12 mm 10 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/15 G 1/8" Ø40 Ø12 mm 15 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/20 G 1/8" Ø40 Ø12 mm 20 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/25 G 1/8" Ø40 Ø12 mm 25 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/30 G 1/8" Ø40 Ø12 mm 30 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/40 G 1/8" Ø40 Ø12 mm 40 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/50 G 1/8" Ø40 Ø12 mm 50 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/60 G 1/8" Ø40 Ø12 mm 60 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/80 G 1/8" Ø40 Ø12 mm 80 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/100 G 1/8" Ø40 Ø12 mm 100 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/125 G 1/8" Ø40 Ø12 mm 125 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/160 G 1/8" Ø40 Ø12 mm 160 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/200 G 1/8" Ø40 Ø12 mm 200 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/250 G 1/8" Ø40 Ø12 mm 250 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/320 G 1/8" Ø40 Ø12 mm 320 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 40/400 G 1/8" Ø40 Ø12 mm 400 mm M8 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/5 G 1/8" Ø50 Ø16 mm 5 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/10 G 1/8" Ø50 Ø16 mm 10 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/15 G 1/8" Ø50 Ø16 mm 15 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/20 G 1/8" Ø50 Ø16 mm 20 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/25 G 1/8" Ø50 Ø16 mm 25 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/30 G 1/8" Ø50 Ø16 mm 30 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/40 G 1/8" Ø50 Ø16 mm 40 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/50 G 1/8" Ø50 Ø16 mm 50 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/60 G 1/8" Ø50 Ø16 mm 60 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/80 G 1/8" Ø50 Ø16 mm 80 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/100 G 1/8" Ø50 Ø16 mm 100 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/125 G 1/8" Ø50 Ø16 mm 125 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/160 G 1/8" Ø50 Ø16 mm 160 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/200 G 1/8" Ø50 Ø16 mm 200 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/250 G 1/8" Ø50 Ø16 mm 250 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/320 G 1/8" Ø50 Ø16 mm 320 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 50/400 G 1/8" Ø50 Ø16 mm 400 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/5 G 1/8" Ø63 Ø16 mm 5 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/10 G 1/8" Ø63 Ø16 mm 10 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/15 G 1/8" Ø63 Ø16 mm 15 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/20 G 1/8" Ø63 Ø16 mm 20 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/25 G 1/8" Ø63 Ø16 mm 25 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/30 G 1/8" Ø63 Ø16 mm 30 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/40 G 1/8" Ø63 Ø16 mm 40 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/50 G 1/8" Ø63 Ø16 mm 50 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/60 G 1/8" Ø63 Ø16 mm 60 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/80 G 1/8" Ø63 Ø16 mm 80 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/100 G 1/8" Ø63 Ø16 mm 100 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/125 G 1/8" Ø63 Ø16 mm 125 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/160 G 1/8" Ø63 Ø16 mm 160 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/200 G 1/8" Ø63 Ø16 mm 200 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/250 G 1/8" Ø63 Ø16 mm 250 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/320 G 1/8" Ø63 Ø16 mm 320 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 63/400 G 1/8" Ø63 Ø16 mm 400 mm M10 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/5 G 1/8" Ø80 Ø20 mm 5 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/10 G 1/8" Ø80 Ø20 mm 10 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/15 G 1/8" Ø80 Ø20 mm 15 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/20 G 1/8" Ø80 Ø20 mm 20 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/25 G 1/8" Ø80 Ø20 mm 25 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/30 G 1/8" Ø80 Ø20 mm 30 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/40 G 1/8" Ø80 Ø20 mm 40 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/50 G 1/8" Ø80 Ø20 mm 50 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/60 G 1/8" Ø80 Ø20 mm 60 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/80 G 1/8" Ø80 Ø20 mm 80 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/100 G 1/8" Ø80 Ø20 mm 100 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/125 G 1/8" Ø80 Ø20 mm 125 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/160 G 1/8" Ø80 Ø20 mm 160 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/200 G 1/8" Ø80 Ø20 mm 200 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/250 G 1/8" Ø80 Ø20 mm 250 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/320 G 1/8" Ø80 Ø20 mm 320 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/400 G 1/8" Ø80 Ø20 mm 400 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 80/500 G 1/8" Ø80 Ø20 mm 500 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/5 G 1/8" Ø100 Ø25 mm 5 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/10 G 1/8" Ø100 Ø25 mm 10 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/15 G 1/8" Ø100 Ø25 mm 15 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/20 G 1/8" Ø100 Ø25 mm 20 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/30 G 1/8" Ø100 Ø25 mm 30 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/40 G 1/8" Ø100 Ø25 mm 40 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/50 G 1/8" Ø100 Ø25 mm 50 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/60 G 1/8" Ø100 Ø25 mm 60 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/80 G 1/8" Ø100 Ø25 mm 80 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/100 G 1/8" Ø100 Ø25 mm 100 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/125 G 1/8" Ø100 Ø25 mm 125 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/160 G 1/8" Ø100 Ø25 mm 160 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/200 G 1/8" Ø100 Ø25 mm 200 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/250 G 1/8" Ø100 Ø25 mm 250 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/320 G 1/8" Ø100 Ø25 mm 320 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/400 G 1/8" Ø100 Ø25 mm 400 mm M12 - Innengewinde NBR, PU (max. 80°C)
ZBN 100/500 G 1/8" Ø100 Ø25 mm 500 mm M12 - Innengewinde NBR, PU (max. 80°C)

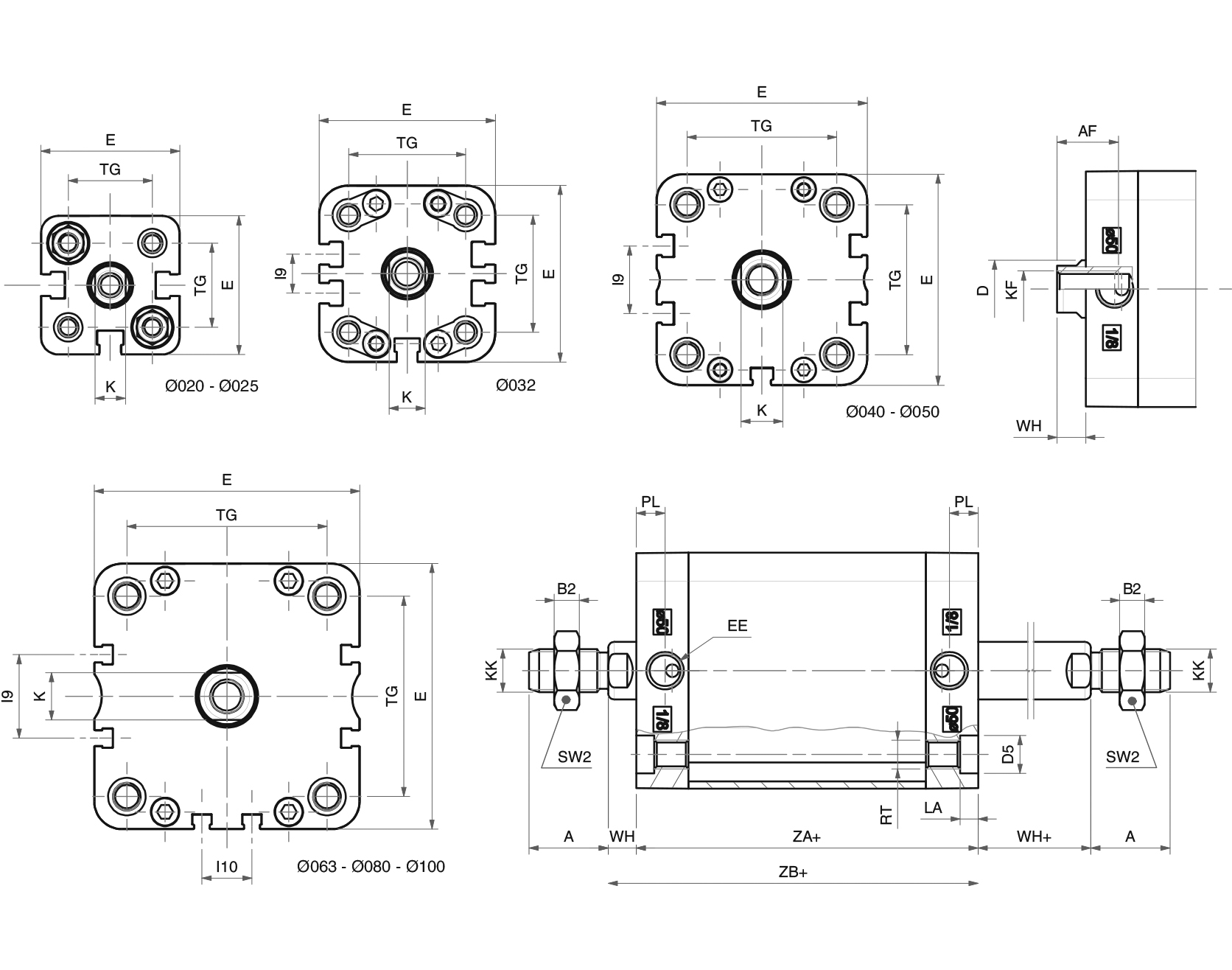

Typnummer ZBN 20/… ZBN 25/… ZBN 32/… ZBN 40/… ZBN 50/… ZBN 63/… ZBN 80/… ZBN 100/…
Ø Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
A 16 16 19 19 22 22 28 28
AF 15 15 15 15 17 17 20 22
B2 5 5 6 6 7 7 8 8
Ø D 10 10 12 12 16 16 20 25
Ø D5 7,5 7,5 9 9 10,5 10,5 13,5 13,5
E 36 40 49 54,5 65,5 77 95,5 113,5
EE M5 M5 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8
I9 - - 10,8 12,8 21 25,8 30 50
I10 - - - - - 13 18 35
K 8 8 10 10 13 13 17 22
KF M6 M6 M8 M8 M10 M10 M12 M12
KK M8 M8 M10x1,25 M10x1,25 M12x1,25 M12x1,25 M16x1,5 M16x1,5
LA 4,5 4,5 5 5 5 5 3 3
PL 7,5 7,5 7,5 8 8 7,5 8 10,5
RT M5 M5 M6 M6 M8 M8 M10 M10
SW2 13 13 17 17 19 19 24 24
TG 22 26 32,5 38 46,5 56,5 72 89
WH 6,5 6 6,5 7 8 8 9 10
WH+ 6,5 6 6,5 7 8 8 9 10
ZA+löket 37 39 44 45 45 49 54 67
ZB+löket 43,5 45 50,5 52 53 57 63 77
Anschlussgröße / Schnittstelle: G 1/8"
Arbeitsdruck: 1…10 bar
Durchmesser: Ø100
Durchmesser Kolbenstange: Ø25 mm
Endlagendämpfung: Eingebaute Dämpfungsringe
Funktion: Doppeltwirkend
Hub: 25 mm
ISO Standard: ISO 21287
Kolbenstangengewinde: M12 - Innengewinde
Kolbentyp: Magnetisch
Material Antriebskolben: Aluminium
Material Deckel: Eloxiertes Aluminium
Material Dichtungen: NBR, PU (max. 80°C)
Material Führungsbuchse: Sinterbronze
Material Gehäuse: Eloxiertes Aluminium
Material Kolbenstange: Verchromter Stahl (CK45)
Medium: Druckluft
Schubkraft (6 bar): 4195 N
Temperaturbereich: -20°C…+80°C
Zugkraft (6 bar): 4195 N
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
