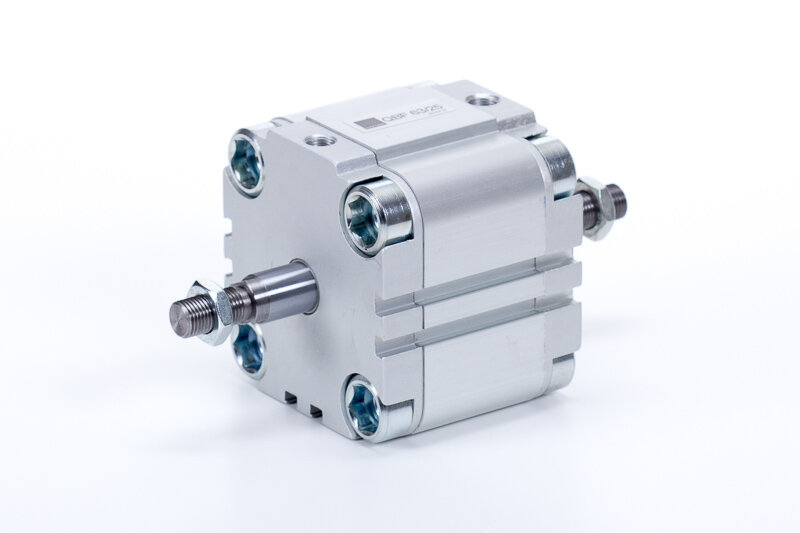

Kompaktzylinder - UNITOP - doppeltwirkend - Magnetkolben - Außengewinde - durchgehende Kolbenstange
Angepasste Zylinderlänge (optional)
Der Wert muss zwischen 5 und 300 liegen.

Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.

QBF 63/40
Kompaktzylinder - UNITOP - doppeltwirkend - Magnetkolben - Außengewinde - durchgehende Kolbenstange
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

Produktnummer Anschlussgröße / Schnittstelle Durchmesser Durchmesser Kolbenstange Hub Kolbenstangengewinde Material Dichtungen Optionen
QBF 12/5 M5 Ø12 Ø6 mm 5 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/10 M5 Ø12 Ø6 mm 10 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/15 M5 Ø12 Ø6 mm 15 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/20 M5 Ø12 Ø6 mm 20 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/25 M5 Ø12 Ø6 mm 25 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/30 M5 Ø12 Ø6 mm 30 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/40 M5 Ø12 Ø6 mm 40 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/50 M5 Ø12 Ø6 mm 50 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/80 M5 Ø12 Ø6 mm 80 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/100 M5 Ø12 Ø6 mm 100 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/125 M5 Ø12 Ø6 mm 125 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/150 M5 Ø12 Ø6 mm 150 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 12/200 M5 Ø12 Ø6 mm 200 mm M6 - Außengewinde NBR, PU (max. 80°C)
QBF 16/5 M5 Ø16 Ø8 mm 5 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/10 M5 Ø16 Ø8 mm 10 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/15 M5 Ø16 Ø8 mm 15 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/20 M5 Ø16 Ø8 mm 20 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/25 M5 Ø16 Ø8 mm 25 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/30 M5 Ø16 Ø8 mm 30 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/40 M5 Ø16 Ø8 mm 40 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/50 M5 Ø16 Ø8 mm 50 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/80 M5 Ø16 Ø8 mm 80 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/100 M5 Ø16 Ø8 mm 100 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/125 M5 Ø16 Ø8 mm 125 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/150 M5 Ø16 Ø8 mm 150 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 16/200 M5 Ø16 Ø8 mm 200 mm M8 - Außengewinde NBR, PU (max. 80°C)
QBF 20/5 M5 Ø20 Ø10 mm 5 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/10 M5 Ø20 Ø10 mm 10 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/15 M5 Ø20 Ø10 mm 15 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/20 M5 Ø20 Ø10 mm 20 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/25 M5 Ø20 Ø10 mm 25 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/30 M5 Ø20 Ø10 mm 30 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/40 M5 Ø20 Ø10 mm 40 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/50 M5 Ø20 Ø10 mm 50 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/80 M5 Ø20 Ø10 mm 80 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/100 M5 Ø20 Ø10 mm 100 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/125 M5 Ø20 Ø10 mm 125 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/150 M5 Ø20 Ø10 mm 150 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 20/200 M5 Ø20 Ø10 mm 200 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/5 G 1/8" Ø32 Ø12 mm 5 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/10 G 1/8" Ø32 Ø12 mm 10 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/15 G 1/8" Ø32 Ø12 mm 15 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/20 G 1/8" Ø32 Ø12 mm 20 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/25 G 1/8" Ø32 Ø12 mm 25 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/30 G 1/8" Ø32 Ø12 mm 30 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/40 G 1/8" Ø32 Ø12 mm 40 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/50 G 1/8" Ø32 Ø12 mm 50 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/60 G 1/8" Ø32 Ø12 mm 60 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/80 G 1/8" Ø32 Ø12 mm 80 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/100 G 1/8" Ø32 Ø12 mm 100 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/125 G 1/8" Ø32 Ø12 mm 125 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/150 G 1/8" Ø32 Ø12 mm 150 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/200 G 1/8" Ø32 Ø12 mm 200 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/250 G 1/8" Ø32 Ø12 mm 250 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 32/300 G 1/8" Ø32 Ø12 mm 300 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/5 G 1/8" Ø40 Ø12 mm 5 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/10 G 1/8" Ø40 Ø12 mm 10 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/15 G 1/8" Ø40 Ø12 mm 15 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/20 G 1/8" Ø40 Ø12 mm 20 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/25 G 1/8" Ø40 Ø12 mm 25 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/30 G 1/8" Ø40 Ø12 mm 30 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/40 G 1/8" Ø40 Ø12 mm 40 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/50 G 1/8" Ø40 Ø12 mm 50 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/60 G 1/8" Ø40 Ø12 mm 60 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/80 G 1/8" Ø40 Ø12 mm 80 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/100 G 1/8" Ø40 Ø12 mm 100 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/125 G 1/8" Ø40 Ø12 mm 125 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/150 G 1/8" Ø40 Ø12 mm 150 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/200 G 1/8" Ø40 Ø12 mm 200 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/250 G 1/8" Ø40 Ø12 mm 250 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 40/300 G 1/8" Ø40 Ø12 mm 300 mm M10 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/5 G 1/8" Ø50 Ø16 mm 5 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/10 G 1/8" Ø50 Ø16 mm 10 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/15 G 1/8" Ø50 Ø16 mm 15 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/20 G 1/8" Ø50 Ø16 mm 20 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/25 G 1/8" Ø50 Ø16 mm 25 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/30 G 1/8" Ø50 Ø16 mm 30 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/40 G 1/8" Ø50 Ø16 mm 40 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/50 G 1/8" Ø50 Ø16 mm 50 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/60 G 1/8" Ø50 Ø16 mm 60 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/80 G 1/8" Ø50 Ø16 mm 80 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/100 G 1/8" Ø50 Ø16 mm 100 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/125 G 1/8" Ø50 Ø16 mm 125 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/150 G 1/8" Ø50 Ø16 mm 150 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/200 G 1/8" Ø50 Ø16 mm 200 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/250 G 1/8" Ø50 Ø16 mm 250 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 50/300 G 1/8" Ø50 Ø16 mm 300 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/5 G 1/8" Ø63 Ø16 mm 5 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/10 G 1/8" Ø63 Ø16 mm 10 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/15 G 1/8" Ø63 Ø16 mm 15 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/20 G 1/8" Ø63 Ø16 mm 20 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/25 G 1/8" Ø63 Ø16 mm 25 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/30 G 1/8" Ø63 Ø16 mm 30 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/50 G 1/8" Ø63 Ø16 mm 50 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/60 G 1/8" Ø63 Ø16 mm 60 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/80 G 1/8" Ø63 Ø16 mm 80 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/100 G 1/8" Ø63 Ø16 mm 100 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/125 G 1/8" Ø63 Ø16 mm 125 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/150 G 1/8" Ø63 Ø16 mm 150 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/200 G 1/8" Ø63 Ø16 mm 200 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/250 G 1/8" Ø63 Ø16 mm 250 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 63/300 G 1/8" Ø63 Ø16 mm 300 mm M12 x 1,25 - Außengewinde NBR, PU (max. 80°C)
QBF 80/5 G 1/8" Ø80 Ø20 mm 5 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/10 G 1/8" Ø80 Ø20 mm 10 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/15 G 1/8" Ø80 Ø20 mm 15 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/20 G 1/8" Ø80 Ø20 mm 20 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/25 G 1/8" Ø80 Ø20 mm 25 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/30 G 1/8" Ø80 Ø20 mm 30 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/40 G 1/8" Ø80 Ø20 mm 40 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/50 G 1/8" Ø80 Ø20 mm 50 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/60 G 1/8" Ø80 Ø20 mm 60 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/80 G 1/8" Ø80 Ø20 mm 80 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/100 G 1/8" Ø80 Ø20 mm 100 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/125 G 1/8" Ø80 Ø20 mm 125 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/150 G 1/8" Ø80 Ø20 mm 150 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/200 G 1/8" Ø80 Ø20 mm 200 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/250 G 1/8" Ø80 Ø20 mm 250 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/300 G 1/8" Ø80 Ø20 mm 300 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 80/400 G 1/8" Ø80 Ø20 mm 400 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/5 G 1/4" Ø100 Ø25 mm 5 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/10 G 1/4" Ø100 Ø25 mm 10 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/15 G 1/4" Ø100 Ø25 mm 15 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/20 G 1/4" Ø100 Ø25 mm 20 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/25 G 1/4" Ø100 Ø25 mm 25 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/30 G 1/4" Ø100 Ø25 mm 30 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/40 G 1/4" Ø100 Ø25 mm 40 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/50 G 1/4" Ø100 Ø25 mm 50 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/60 G 1/4" Ø100 Ø25 mm 60 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/80 G 1/4" Ø100 Ø25 mm 80 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/100 G 1/4" Ø100 Ø25 mm 100 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/125 G 1/4" Ø100 Ø25 mm 125 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/150 G 1/4" Ø100 Ø25 mm 150 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/200 G 1/4" Ø100 Ø25 mm 200 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/250 G 1/4" Ø100 Ø25 mm 250 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/300 G 1/4" Ø100 Ø25 mm 300 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)
QBF 100/400 G 1/4" Ø100 Ø25 mm 400 mm M16 x 1,5 - Außengewinde NBR, PU (max. 80°C)

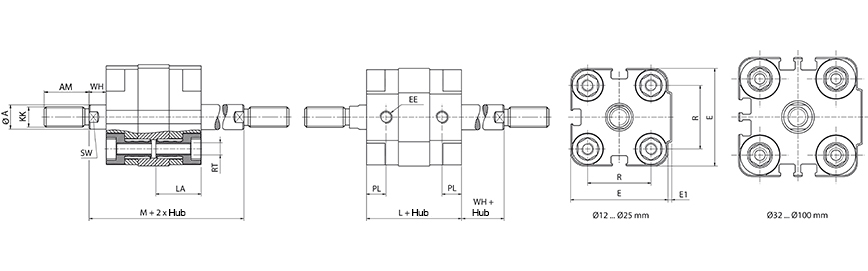

Typnummer Ø [mm] A E E1 L M R T AM EE KK LA PL RT SW WH
QBF 12/... Ø 12 6 29 1 35 50 18 1,5 16 M 5 M 6 16 6,5 M 4 5 7,5
QBF 16/... Ø 16 8 29 1 35 52 18 2 20 M 5 M 8 16 6,5 M 4 7 8,5
QBF 20/... Ø 20 10 36 1,5 39 53 22 2 22 M 5 M 10 x 1,25 18,5 8 M 5 9 7
QBF 25/... Ø 25 10 40 1,5 39 53 26 2 22 M 5 M 10 x 1,25 18,5 8 M 5 9 7
QBF 32/... Ø 32 12 50 2 42 56 32 2,8 22 G 1/8" M 10 x 1,25 21,5 6,5 M 6 10 7
QBF 40/... Ø 40 12 60 2,5 45,5 62,5 42 2,8 22 G 1/8" M 10 x 1,25 21,5 7,5 M 6 10 8,5
QBF 50/... Ø 50 16 68 3 45,5 65,5 50 3,5 24 G 1/8" M 12 x 1,25 23,5 7,5 M 8 13 10
QBF 63/... Ø 63 16 87 4 51 72 62 3,5 24 G 1/8" M 12 x 1,25 28,5 7,5 M 10 13 10,5
QBF 80/... Ø 80 20 107 4 62 88 82 4,5 32 G 1/8" M 16 x 1,5 28,5 9,5 M 10 17 13
QBF 100/... Ø 100 25 128 5 68 99 103 6 40 G 1/4" M 20 x 1,5 28,5 10,5 M 10 22 15,5
Anschlussgröße / Schnittstelle: G 1/8"
Arbeitsdruck: 1…10 bar
Durchmesser: Ø63
Durchmesser Kolbenstange: Ø16 mm
Endlagendämpfung: Eingebaute Dämpfungsringe
Funktion: Doppeltwirkend
Hub: 40 mm
Kolbenstangengewinde: M12 x 1,25 - Außengewinde
Kolbentyp: Magnetisch
Material Antriebskolben: Aluminium
Material Deckel: Eloxiertes Aluminium
Material Dichtungen: NBR, PU (max. 80°C)
Material Führungsbuchse: Sinterbronze
Material Gehäuse: Eloxiertes Aluminium
Material Kolbenstange: Verchromter Stahl (CK45)
Medium: Druckluft
Schubkraft (6 bar): 1661 N
Temperaturbereich: -20°C…+80°C
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
