A-69485-8-1/4
Gerade Schneidringverschraubung - mit O-Ring - INOX
A-69485-8-1/4
Gerade Schneidringverschraubung - mit O-Ring - INOX
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

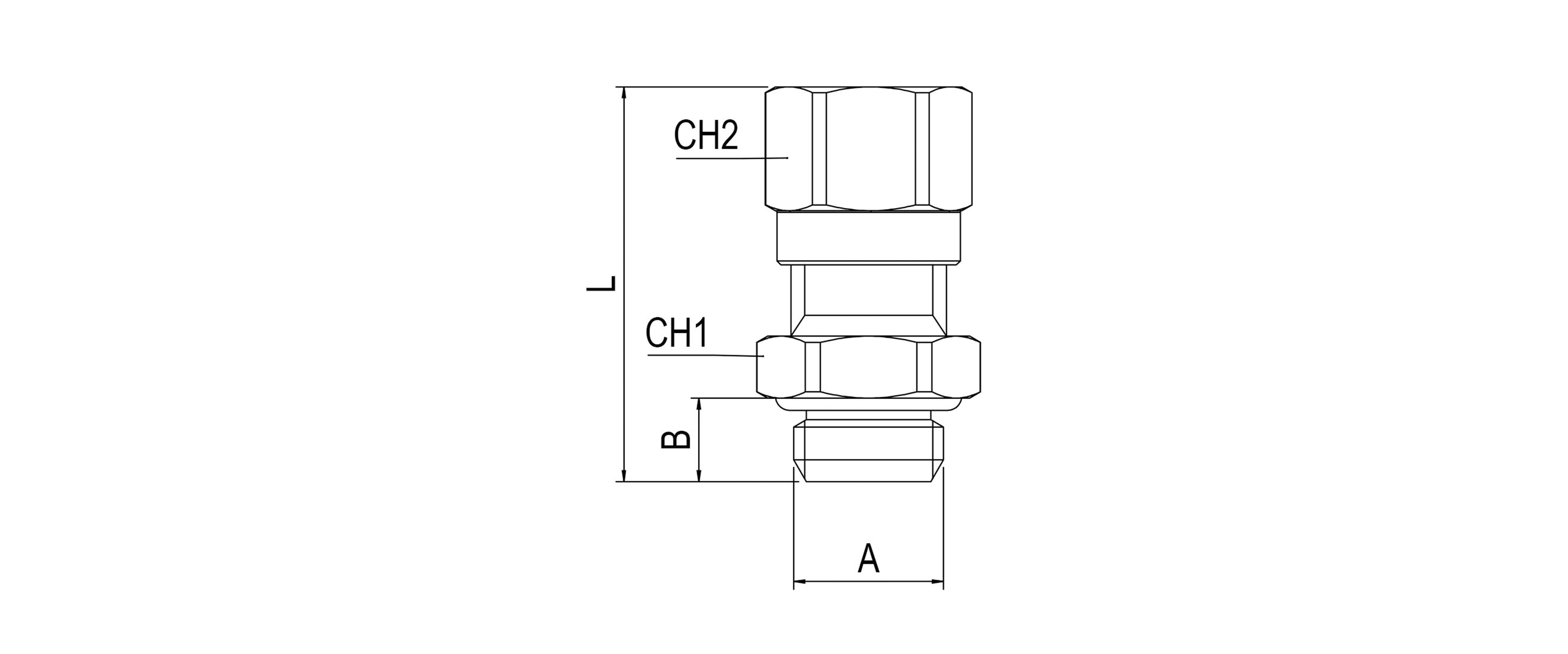

| Typnummer | Schlauchgröße | A | B | L1 | CH1 | CH2 |
|---|---|---|---|---|---|---|
| A-69485-4-1/8 | 4 | G 1/8" | 7,5 | 27,5 | 11 | 11 |
| A-69485-6-1/8 | 6 | G 1/8" | 7,5 | 28 | 11 | 11 |
| A-69485-6-1/4 | 6 | G 1/4" | 11 | 31,5 | 14 | 14 |
| A-69485-8-1/8 | 8 | G 1/8" | 7,5 | 30 | 12 | 12 |
| A-69485-8-1/4 | 8 | G 1/4" | 11 | 33,5 | 14 | 14 |
| A-69485-8-3/8 | 8 | G 3/8" | 11,5 | 35 | 17 | 17 |
| A-69485-10-1/4 | 10 | G 1/4" | 11 | 38 | 16 | 16 |
| A-69485-10-3/8 | 10 | G 3/8" | 11,5 | 38,5 | 17 | 17 |
| A-69485-12-3/8 | 12 | G 3/8" | 11,5 | 38,5 | 18 | 18 |
| A-69485-12-1/2 | 12 | G 1/2" | 14 | 41,5 | 21 | 21 |
| Kivitel: | menetes |
|---|---|
| Kivitel: | csatlakozó (menetes) |
| Material Dichtungen: | FKM |
